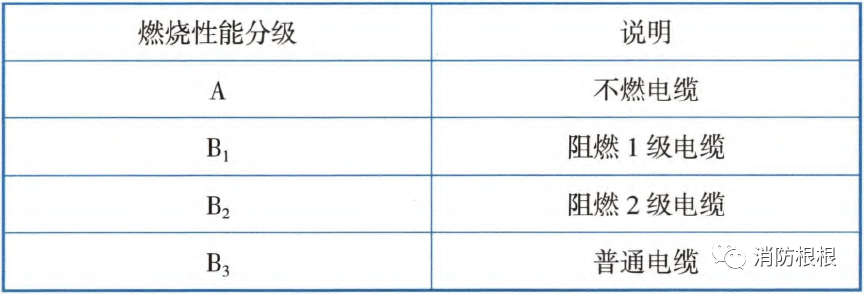

【12.0.16】火灾自动报警系统的供电线路、消防联动控制线路应采用燃烧性能不低于B2级的耐火铜芯电线电缆,报警总线、消防应急广播和消防专用电话等传输线路应采用燃烧性能不低于B2级的铜芯电线电缆。【条文说明】本条规定了火灾自动报警系统的供电线路、控制线路及传输线路选型的基本要求。系统线路的选型是系统布线设计的关键环节,线路的防火性能直接影响系统在火灾工况下的安全性和运行可靠性。系统的供电线路、消防联动控制线路需要在火灾时继续工作,应具有相应的耐火性能,其他传输线路等要求具有一定的阻燃性,以避免在火灾中发生延燃。【条文要点】系统中电线电缆外护套的选型是系统布线设计的关键环节,电线电缆外护套的防火性能对系统在火灾工况下的安全性等级和运行可靠性有较大影响。本条规定了火灾自动报警系统线路选型的基本要求:(1)系统的报警回路总线、消防应急广播和消防专用电话等传输线路应具有相应的阻燃性能,且应为燃烧性能不低于B2级的铜芯电线电缆。(2)系统的供电线路、消防联动控制线路应具有一定的耐火性能和相应的阻燃性能,且应为燃烧性能不低于B2级的耐火铜芯电线电缆。(3)电线、电缆的燃烧性能应符合现行国家标准《电缆及光缆燃烧性能分级》GB31247-2014 的规定。【实施要点】如本章第12.0.15条【实施要点】所述,火灾报警控制器、消防联动控制器等控制类设备需要通过系统线路连接现场设备,系统线路的选型在很大程度上影响着系统运行的可靠性和系统的本质安全性。系统线路的选型应遵循以下原则:(1)火灾探测报警系统、消防应急广播系统和消防电话系统的消防功能,是在火灾初期完成火灾探测报警、消防应急广播和消防应急通信功能,对这些系统的传输线路不需要严格的耐火性能要求。在实际应用中,系统的报警回路总线、消防应急广播和消防专用电话等传输线路可以选择具有耐火性能的电线电缆,也可以选择不具备耐火性能的电线电缆。但是,为了避免火灾沿上述系统线路蔓延或被火焰、高温引燃,系统线路采用的电线电缆应具有一定的阻燃性能。(2)系统的供电线路、消防联动控制线路需要在火灾时连续工作。为确保系统联动控制功能的可靠性,系统的供电线路、消防联动控制线路应具有一定的耐火性能,即应采用具有耐火性能的电线电缆。同时配接火灾探测器和模块的火灾报警控制器(联动型)的回路总线,应按照消防联动控制线路的要求采用具备耐火性能的电线电缆。(3)基于工作稳定性和可靠性的考虑,系统的传输线路应采用铜芯导体。(4)现行国家标准《电缆及光缆燃烧性能分级》GB31247-2014将电缆的燃烧性能分为4个等级,见表12-2。系统中电线电缆的燃烧性能应符合GB31247-2014的相关规定,并且在人员密集场所中的系统线路应选择燃烧性能不低于B1级的电线电缆,其他场所中的系统线路可以选择燃烧性能不低于B2级的电线电缆。表12-2 电缆的燃烧性能分级
![图片](//mo.508sys.com/image/loading/transparent.png)
在现行国家相关技术标准中有具体要求的,在工程中选用的电线电缆还要符合这些标准的规定。例如,现行国家标准《火灾自动报警系统设计规范》GB50116-2013第11.2.2条规定,火灾自动报警系统的供电线路、消防联动控制线路应采用耐火铜芯电线电缆,报警总线、消防应急广播和消防专用电话等传输线路应采用阻燃或阻燃耐火电线电缆。《民用建筑电气设计标准》GB51348-2019第13.8.4条规定,在人员密集场所的疏散通道中,火灾自动报警系统的报警总线应选择燃烧性能B1级的电线、电缆;其他场所的报警总线应选择燃烧性能不低于B2级的电线、电缆。消防联动总线及联动控制线应选择耐火铜芯电线、电缆。电线、电缆的燃烧性能应符合现行国家标准《电缆及光缆燃烧性能分级》GB31247的规定。
二《火灾自动报警系统设计规范》GB50116-2013
【11.2.2(废止)】火灾自动报警系统的供电线路、消防联动控制线路应采用耐火铜芯电线电缆,报警总线、消防应急广播和消防专用电话等传输线路应采用阻燃或阻燃耐火电线电缆。【条文说明】由于火灾自动报警系统的供电线路、消防联动控制线路需要在火灾时继续工作,应具有相应的耐火性能,因此这里规定此类线路应采用耐火类铜芯绝缘导线或电缆。对于其他传输线等要求采用阻燃型或阻燃耐火电线电缆,以避免其在火灾中发生延燃。本条是保证火灾自动报警系统运行稳定性和可靠性,及对其他建筑消防设施联动控制可靠性的基本技术要求,所以将本条确定为强制性条文。三《民用建筑电气设计标准》GB51348-2019
【13.8.4】消防配电线路的选择与敷设,应满足消防用电设备火灾时持续运行时间的要求,并应符合下列规定:
1 在人员密集场所疏散通道采用的火灾自动报警系统的报警总线,应选择燃烧性能B1级的电线、电缆;其他场所的报警总线应选择燃烧性能不低于B2级的电线、电缆。消防联动总线及联动控制线应选择耐火铜芯电线、电缆。电线、电缆的燃烧性能应符合现行国家标准《电缆及光缆燃烧性能分级》GB31247的规定。【条文说明】火灾自动报警系统的报警总线由于火灾初期就完成报警任务。因此,可选择燃烧性能不低于B2级阻燃电线电缆,并符合现行国家标准《电缆及光缆燃烧性能分级》GB31247的规定;消防联动总线及控制线路、火灾自动报警控制器(联动型)的总线、消防广播线路和消防电话线路选择耐火时间不低于750℃、90min且满足毒性指标不低于t1的电线或电缆,并符合现行国家标准《在火焰条件下电缆或光缆的线路完整性试验》GB/T19216的规定。四《电缆及光缆燃烧性能分级》GB31247-2014

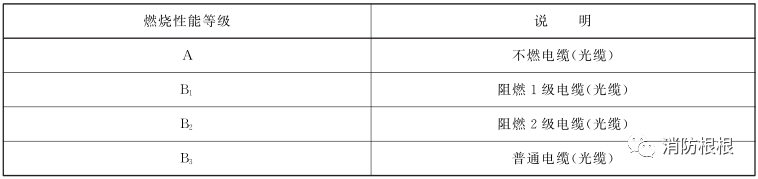

【4.1】电缆及光缆燃烧性能等级见表1。
表1 电缆及光缆燃烧性能等级
![图片](//mo.508sys.com/image/loading/transparent.png)

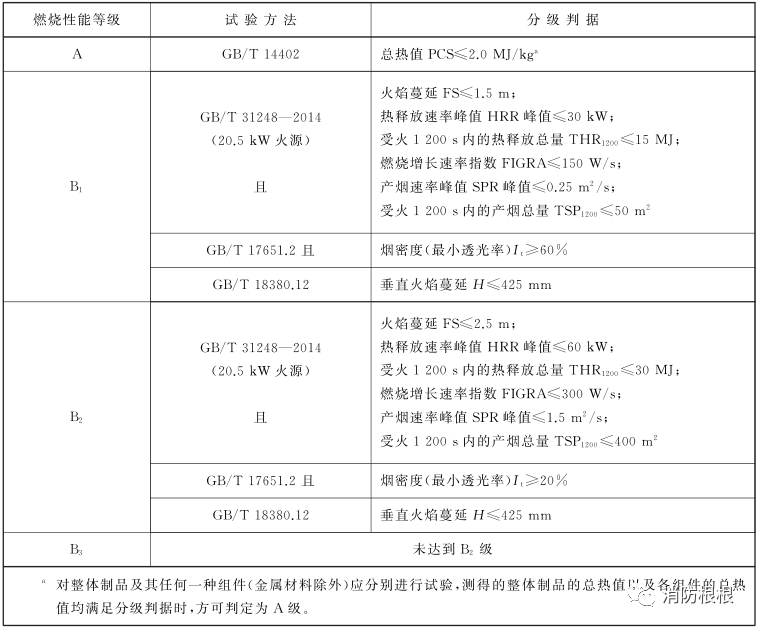

【4.2】电缆及光缆燃烧性能等级判据见表2。
表2 电缆及光缆燃烧性能等级判据
